Κατανόηση του τι είναι μετασχηματιστής ξηρού τύπου: Βασικές πληροφορίες

Πιθανότατα έχετε περάσει ακριβώς δίπλα τους στους διαδρόμους του νοσοκομείου ή σε πολυσύχναστα εμπορικά κέντρα χωρίς να τους κάνετε δεύτερη σκέψη. Πίσω από αυτές τις απλές κλειδωμένες βοηθητικές πόρτες κάθεται ένα ήσυχο άλογο εργασίας που κάνει σχεδόν την ίδια δουλειά με το μικρό μπλοκ φορτιστή για το τηλέφωνό σας - μόνο σε πολύ μεγαλύτερη κλίμακα. Βασικά, ένας μετασχηματιστής απλώς ανεβάζει ή μειώνει την τροφοδοσία, ώστε να είναι ασφαλής και χρησιμοποιήσιμος για καθημερινές πρίζες.

Η ηλεκτρική ενέργεια που έρχεται μέσω του δικτύου της πόλης είναι σε εξαιρετικά υψηλή τάση - σκεφτείτε το σαν έναν πυροσβεστικό σωλήνα που εκτοξεύεται με πλήρη ισχύ. Συνδέστε τους υπολογιστές του γραφείου σας κατευθείαν σε αυτό και θα τηγανιστούν σε δευτερόλεπτα. Επομένως, η τάση πρέπει να μειωθεί πολύ πριν εισέλθει σε ένα πολυσύχναστο κτίριο. Οι παραδοσιακοί μετασχηματιστές εξωτερικού χώρου σε στύλους κοινής ωφέλειας βασίζονται σε εκατοντάδες γαλόνια εύφλεκτου λαδιού για ψύξη και μόνωση. Λειτουργεί εξαιρετικά έξω, αλλά μεταφέρετε όλο αυτό το εύφλεκτο υγρό σε ένα σχολικό υπόγειο ή ένα κτίριο γραφείων; Ναι, αυτός είναι ένας κίνδυνος πυρκαγιάς που κανείς δεν θέλει να αντιμετωπίσει.

Γι' αυτό οι σύγχρονες ρυθμίσεις εσωτερικού χώρου χρησιμοποιούν μια πιο έξυπνη επιλογή:μετασχηματιστές ξηρού τύπου. Αντί για επικίνδυνα υγρά, ψύχονται με απλό αέρα δωματίου και στερεά μονωτικά υλικά. "Αναπνέουν" από τις οπές εξαερισμού, τρέχουν ήσυχα και προσφέρουν σε όλους ηρεμία - χωρίς διαρροές, διαρροές, χωρίς ανησυχίες για πυρκαγιά.

Φανταστείτε τη δύναμη να φτάνει σαν μανιασμένος πυροσβεστικός σωλήνας. Ένας μετασχηματιστής ξηρού τύπου λειτουργεί σαν ένα στιβαρό ακροφύσιο που μειώνει αυτή την πίεση σε μια ήπια, χρησιμοποιήσιμη ροή.

Μέσα στο μεταλλικό ντουλάπι, δεν υπάρχουν καλώδια που να εφάπτονται απευθείας μεταξύ τους. Έχετε ένα συμπαγές σίδεροπυρήναςκαι δύο σετ κουλουριασμένων συρμάτων (τοπεριελίξεις). Η ισχύς υψηλής-τάσης πηγαίνει στο πρωτεύον πηνίο και δημιουργεί ένα ισχυρό μαγνητικό πεδίο. Αυτό το πεδίο ταξιδεύει μέσω του πυρήνα και "πηδά" στο δευτερεύον πηνίο - χωρίς να απαιτείται φυσική σύνδεση. Αυτό λέγεταιηλεκτρομαγνητική επαγωγή, και είναι όλη η μαγεία πίσω από το πώς λειτουργούν αυτά τα πράγματα.

Επειδή το δευτερεύον πηνίο έχει λιγότερες στροφές σύρματος, βγάζει πολύ χαμηλότερη, ασφαλέστερη τάση. Η διαδικασία δημιουργεί λίγη θερμότητα, επομένως η μονάδα έχει σχεδιαστεί με υποδοχές αερισμού για να αφήνει τον αέρα του δωματίου να ρέει και να διατηρεί τα πράγματα δροσερά. Χωρίς λάδι, χωρίς φασαρία - απλώς καθαρός αέρας κάνει τη δουλειά.

Μόλις μειωθεί η τάση, αυτά τα πηνία εξακολουθούν να χρειάζονται προστασία από την καθημερινή σκόνη και την υγρασία.

Ο ηλεκτρισμός και το νερό (ή ακόμα και ο υγρός αέρας) είναι ένα τρομερό μείγμα, επομένως οι εσωτερικές περιελίξεις χρειάζονται συμπαγή θωράκιση. Οι κατασκευαστές έχουν δύο βασικούς τρόπους για να τα θωρακίσουν χωρίς να χρησιμοποιούν λάδι.

VPI (εμποτισμένο με πίεση κενού)είναι σαν να δίνετε στα πηνία μια πραγματικά λεπτομερή στρώση βαρέως-βερνικιού μέσα σε έναν θάλαμο κενού. Το βερνίκι μπαίνει βαθιά σε κάθε μικροσκοπικό κενό και μετά ψήνεται δυνατά. Είναι μια αξιόπιστη,{3}}οικονομική επιλογή που λειτουργεί εξαιρετικά σε καθαρούς και στεγνούς εσωτερικούς χώρους - σκεφτείτε τους τυπικούς βοηθητικούς χώρους γραφείου. Διαχειρίζεται καλά την κανονική σκόνη και την ελαφριά υγρασία, αλλά δεν είναι ανίκητο σε πραγματικά υγρές ή σκληρές συνθήκες.

Όταν τα πράγματα γίνονται πιο δύσκολα - όπως σε ένα υγρό παράκτιο νοσοκομείο, ένα σκονισμένο εργοστάσιο ή οπουδήποτε με χημικούς ατμούς -χυτή ρητίνηοι μετασχηματιστές ενισχύονται. Εδώ, ολόκληρο το πηνίο είναι πλήρως εγκλωβισμένο σε ένα συμπαγές μπλοκ εποξειδικής ρητίνης. Βασικά είναι σφραγισμένο μέσα σε ένα βράχο-σκληρό προστατευτικό κέλυφος. Αυτό δίνει εξαιρετική αντοχή στην υγρασία, τη σκόνη, τις χημικές ουσίες και βοηθά ακόμη και στην πυρασφάλεια.

Γρήγορος τρόπος επιλογής:

VPI (η ασπίδα βερνικιού): Το καλύτερο για κανονικούς, ελεγχόμενους από το κλίμα-εσωτερικούς χώρους. Πιο «αναπνέει» και συνήθως φθηνότερο, αλλά μπορεί να παλέψει σε πολύ υγρά ή βρώμικα σημεία.

Χυτή ρητίνη (το συμπαγές μπλοκ): Ιδανικό για σκληρά, υγρά ή μολυσμένα περιβάλλοντα. Ανώτερη προστασία και μεγάλη αντοχή στη φωτιά.

Η κατανόηση αυτών των δύο επιλογών καθιστά σαφές γιατί οι μονάδες ξηρού τύπου είναι τόσο δημοφιλείς σε εσωτερικούς χώρους σε σύγκριση με τις παλιές-γεμισμένες με λάδι.

Φανταστείτε να προσπαθείτε να πιέσετε έναν από αυτούς τους μεγάλους εξωτερικούς μετασχηματιστές πόλου - γεμάτους εύφλεκτο διηλεκτρικό λάδι - σε ένα γεμάτο υπόγειο σχολείου. Το λάδι ψύχεται καλά, αλλά είναι σοβαρός κίνδυνος πυρκαγιάς μέσα σε ένα κτίριο. Οι διαχειριστές εγκαταστάσεων μισούν την ιδέα για καλό λόγο.

Με μετασχηματιστές ξηρού τύπου, παραλείπετε όλο αυτό το δράμα. Χωρίς εύφλεκτο υγρό σημαίνει ότι δεν χρειάζονται ακριβά θησαυροφυλάκια από σκυρόδεμα, ειδικούς ψεκαστήρες ή τοίχους εκτόξευσης. Αυτό από μόνο του μπορεί να μειώσει το κόστος κατασκευής και ακόμη και να μειώσει τα ασφάλιστρά σας. Επιπλέον, υπάρχει μηδενική πιθανότητα ακατάλληλης πετρελαιοκηλίδας που απαιτεί επικίνδυνα συνεργεία καθαρισμού.

Είναι επίσης πιο ευγενικοί με το περιβάλλον - δεν υπάρχουν τοξικές διαρροές που πρέπει να ανησυχείτε και η συντήρηση είναι πολύ πιο απλή επειδή δεν ελέγχετε ή φιλτράρετε συνεχώς τα επίπεδα λαδιού. Η μόνη πραγματική απαίτηση είναι να δοθεί στη μονάδα αρκετός χώρος για να αναπνέει, ώστε να μπορεί να αποβάλλει τη θερμότητά της φυσικά.

Η επιλογή του σωστού σημείου δεν έχει να κάνει μόνο με την απόκρυψη του μετασχηματιστή - είναι να βεβαιωθείτε ότι έχει καλή ροή αέρα. Αυτά τα πράγματα παράγουν αξιοσημείωτη θερμότητα ενώ εργάζονται, σαν ένας ισχυρός υπολογιστής που πρέπει να παραμένει δροσερός.

Οι μηχανικοί μιλούν γιαθερμοκρασία περιβάλλοντος- βασικά πόσο ζεστό είναι ήδη το δωμάτιο. Θέλετε να παραμένει αρκετά δροσερό (ιδανικά κατά μέσο όρο περίπου 30 μοίρες / 86 βαθμοί F ή χαμηλότερα), ώστε ο μετασχηματιστής να μπορεί να συνεχίσει να ρίχνει τη δική του θερμότητα στον περιβάλλοντα αέρα.

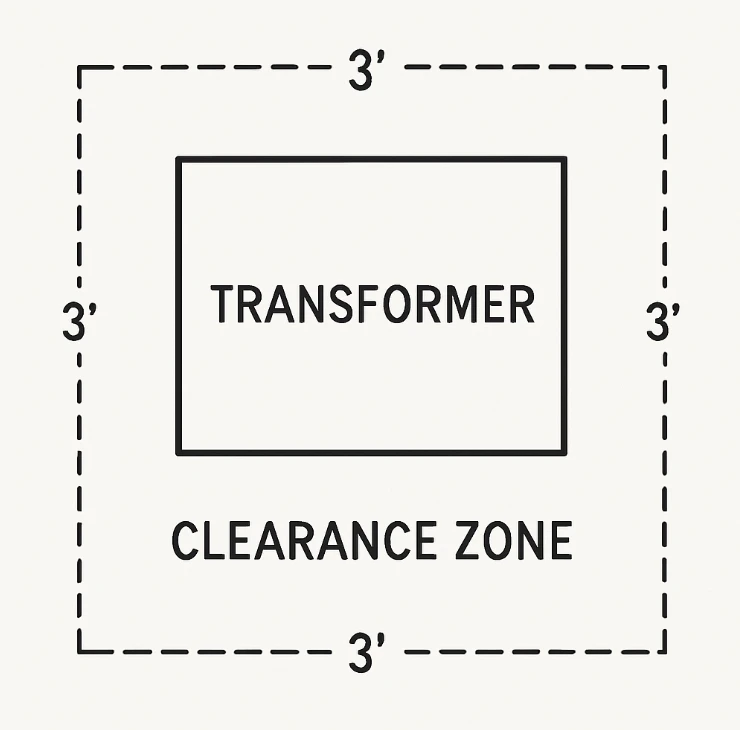

Για να συμβεί αυτό, σεβαστείτε τις "ζώνες εκκαθάρισης" γύρω από τη μονάδα:

Αφήστε τουλάχιστον 6–12 ίντσες (μερικές φορές περισσότερο, ανάλογα με το μέγεθος) ανοιχτού χώρου στις αεριζόμενες πλευρές, ώστε ο αέρας να μπορεί να ρέει ελεύθερα.

Κρατήστε το μπροστινό μέρος ελεύθερο (συχνά 3 πόδια περίπου) για πρόσβαση και συντήρηση.

Προσθέστε γρίλιες εξαερισμού ή ανεμιστήρες εάν η φυσική ροή αέρα δεν είναι αρκετή για να τραβήξει τον ζεστό αέρα.

Μείνετε μακριά από σκονισμένα σημεία που θα μπορούσαν να φράξουν τους αεραγωγούς με την πάροδο του χρόνου.

Τοποθετήστε το σε μια σφιχτή, ζεστή γωνία και θα αρχίσει να-αναπνέει ξανά τον δικό του ζεστό αέρα, κάτι που μπορεί να οδηγήσει σε υπερθέρμανση ή ακόμα και διακοπή λειτουργίας. Δώστε του χώρο να αναπνεύσει από την πρώτη μέρα και θα αποφύγετε πολλούς πονοκεφάλους.

Τα καλά νέα; Η συντήρηση ενός μετασχηματιστή ξηρού τύπου δεν είναι περίπλοκη. Πολλά από αυτά σχετίζονται με τη χρήση των αισθήσεών σας:

Ακούστε κάθε περίεργο βουητό ή βουητό που ακούγεται μακριά.

Νιώστε αν το δωμάτιο γίνεται ασυνήθιστα ζεστό.

Παρατηρήστε οποιαδήποτε περίεργη καυτή-μυρωδιά πλαστικού.

Πιάστε τα νωρίς και μπορείτε να αποτρέψετε μεγαλύτερα προβλήματα.

Η σκόνη είναι ο μεγαλύτερος εχθρός - λειτουργεί σαν μια κουβέρτα που παγιδεύει τη θερμότητα. Με την πάροδο του χρόνου, το ψήσιμο-στη σκόνη μπορεί ακόμη και να γίνει αγώγιμο και να δημιουργήσει κινδύνους πυρκαγιάς. Μια ενδελεχής ετήσια σκούπα με ηλεκτρική σκούπα των πηνίων και των αεραγωγών συνήθως φροντίζει για αυτό.

Για βαθύτερο έλεγχο, πολλοί επαγγελματίες χρησιμοποιούν υπέρυθρες θερμικές κάμερες για να εντοπίσουν κρυμμένα hot spots. Αυτό βοηθά να βεβαιωθείτε ότι τίποτα δεν υπερβαίνει τα ασφαλή όρια θερμοκρασίας και φθείρει πρόωρα τη μόνωση.

Κάνετε αυτά τα απλά πράγματα τακτικά και ο μετασχηματιστής σας μπορεί εύκολα να διαρκέσει 25–30 χρόνια ή περισσότερο με πολύ λίγο δράμα.

Δεν χρειάζεται να είστε ηλεκτρολόγος για να κάνετε έξυπνες επιλογές σχετικά με το ηλεκτρικό σύστημα του κτιρίου σας. Μόλις καταλάβετε τι είναι στην πραγματικότητα ένας μετασχηματιστής ξηρού τύπου και γιατί είναι συχνά η καλύτερη επιλογή για εσωτερικούς χώρους, είστε ήδη μπροστά.

Την επόμενη φορά που σχεδιάζετε μια αναβάθμιση ή μια νέα κατασκευή, χρησιμοποιήστε αυτήν την απλή προσέγγιση με τον ηλεκτρολόγο σας:

Αξιολογήστε τις ανάγκες σας- Μάθετε εάν η εγκατάσταση σε εσωτερικούς χώρους είναι το κλειδί και εάν η πυρασφάλεια και ο μηδενικός κίνδυνος διαρροής αποτελούν κορυφαίες προτεραιότητες (συνήθως βρίσκονται σε νοσοκομεία, σχολεία ή γραφεία).

Κάντε τις σωστές ερωτήσεις- Συγκρίνετε τις επιλογές VPI με χυτή ρητίνη και βεβαιωθείτε ότι το δωμάτιο έχει αρκετό χώρο και αερισμό ώστε η μονάδα να αναπνέει άνετα.

Σχέδιο για μεγάλο χρονικό διάστημα- Ρυθμίστε μια βασική ρουτίνα συντήρησης που επικεντρώνεται στη διατήρηση των αεραγωγών καθαρών και στην πραγματοποίηση περιστασιακών ελέγχων.

Αυτό είναι όλο. Η κατανόηση αυτών των «σιωπηλών εργαζομένων» σάς βοηθά να κρατάτε τα φώτα αναμμένα με ασφάλεια, αποτελεσματικότητα και χωρίς περιττή ανησυχία. Εάν ασχολείστε με ένα συγκεκριμένο έργο ή έχετε ερωτήσεις σχετικά με το κτίριό σας, μη διστάσετε να μοιραστείτε περισσότερες λεπτομέρειες!
